一、       概述

RSD/ZCQ1500GPM真空除气器是一种用于处置气浸钻井液专用设备，合用于各类泥浆净化系统的配套。对于复原泥浆的密度，不变泥浆机能，降低钻井成本，有很沉要的作用。

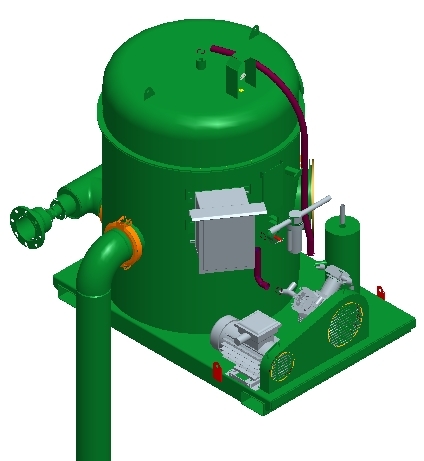

RSD/ZCQ1500GPM真空除气器表形见下图。

RSD/ZCQ1500GPM真空除气器

二、      重要技术参数

1、        排气能力：3.83   m³/min

2、        处置量：1200~1500GPM

3、        工作真空度：-0.02~ -0.04   MPa

4、        电机功率：4   Kw

5、        空压机转速：950   rpm

6、        沉量：1800   kg

7、        表形尺寸：2750×2390×3170   mm

三、      工作道理

1、       该除气器属于真空式除气器，即利用真空泵和喷射器的抽吸作用，在真空罐内造成负压区，泥浆在大气压的作用下，通过吸入管进入罐上部，沿伞形板形成薄层周围均匀流下，在真空的作用下，入泥浆中的气泡上浮破碎，气体逸出，通过空压机的抽吸被排往安全地带。泥浆则从罐底部由喷射器的抽吸作用排到固控系统的循环罐内。

2、       当罐内液面达到预约高度，三通节造阀自动打开，让空气进入，以预防在真空罐中形成过量的真空度，罐内泥浆液面高杜咨浮球来节造。

四、      结构特点

1、占地面积幼，节俭空间，易于装置。

2、泵选取机械密封作为尺度配置,解除了泄露,守护轻便。

3、伞板面积大，泥浆薄层沿伞板波状流下，泥浆中的气泡破碎彻底，除气成效较好。

4、液面高度浮球自动节造，不会使钻井液流入空压机。
